Обозначение разъемов типа 2РМ, 2РМД, 2РМГ, 2РМГП, 2РМГД, 2РМГПД, 2РМТ, 2РМДТ, РМГ, РМГК, 2РМГС:
Блочная часть
|
Кабельная прямая неэкранированная
|

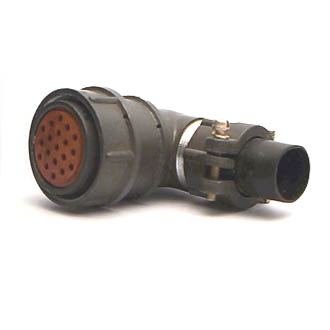

Кабельная угловая неэкранированная
|
---|---|---|
Кабельная прямая экранированная
|
Блочная с неэкранированным хвостом
|
Блочная с экранированным хвостом
|
2РМ
|
22
|
К
|
П
|
Н
|
4
|
Ш
|
3
|
В
|
1
|
|
Температура окружающей среды | ||||||||||
Покрытие контактов | ||||||||||
Сочетание контактов по их диаметрам | ||||||||||
Вид контактов | ||||||||||
Число контактов | ||||||||||
Вид концевой гайки | ||||||||||
Форма кожуха | ||||||||||
Вид корпуса | ||||||||||
Посадочный диаметр корпуса | ||||||||||
Тип соединителя |
Наименование параметра | Обозначение |
---|---|
Тип соединителя: | |
негерметичный | 2РМ, 2РМД |
негерметичный тропикоустойчивый | 2РМТ, 2РМДТ |
герметичный | 2РМГ, РМГ, РМГК,2РМГД |
герметичный проходной | 2РМГП, 2РМГПД |
высокогерметичный | 2РМГС |
высокогерметичный для длинных линий | 2РМГСД |
высокогерметичный для длинных линий проходной | 2РМГСПД |
Посадочный диаметр корпуса вилки или розетки, мм | 14 ,18, 22, 24, 27, 30, 33,36, 39, 52, 45 |
Вид корпуса блочный (кабельный) | Б (К) |
Форма кожуха - прямая (угловая) | П (У) |
Вид концевой гайки - для экранированного и неэкранированного кабелей | Э (Н) |
Число контактов | 4,7, 8, 10, 18, 19, 20,22, 24, 30, 32, 36, 42,45, 50 |
Вид контактов: штырь (гнездо) | Ш (Г |
Сочетание контактов по их диаметрам - условный номер контактного набора | 1...9 |
Покрытие контактов: | |
золото | А |
серебро | В |
палладий | П |
химникель | Е |
Наибольшая допустимая температура окружающейсреды (теплостойкость): 373 (473) К, 100 (200)° С | 1 (2) |
Левая розетка | Л |
Исполнение всеклиматическое | В |
